索引文件.doc中按块（block）的方式存放了每一个term的文档号、词频，并且保存skip data来实现块之间的快速跳转，本篇只介绍.doc文件的数据结构，其生成过程见文章索引文件的生成（一）。
doc文件的数据结构

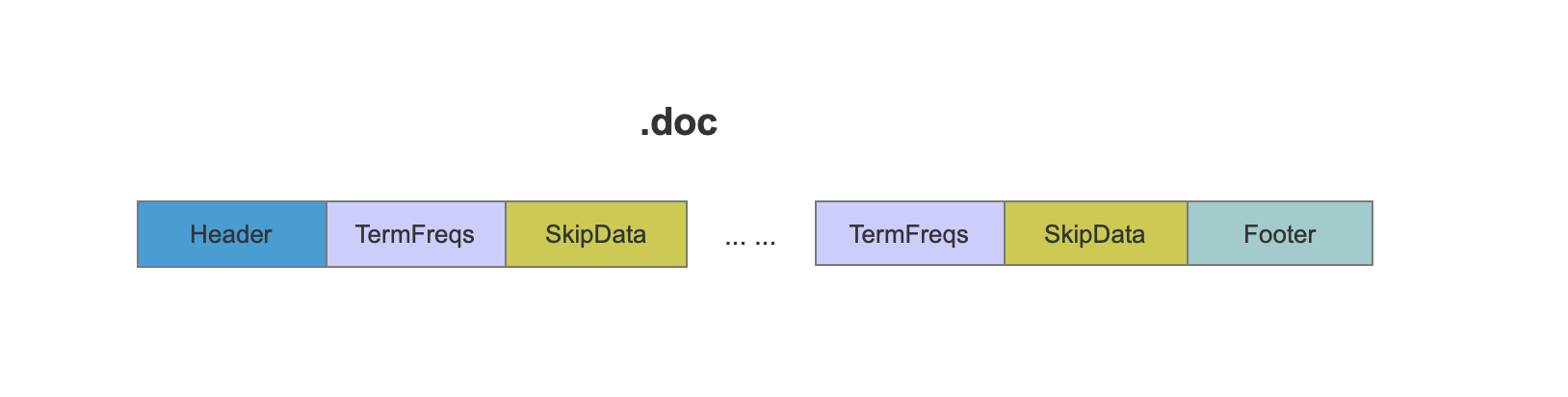

图1：
TermFreqs保存了term的所有文档号、词频信息，TermFreqs中按块存储，使用SkipData实现这些块之间的快速跳转。
TermFreqs
图2：
PackedBlock
1
| 每处理包含term的128篇文档，就将这些文档的信息处理为一个PackedBlock。
|
PackedDocDeltaBlock
1
| PackedDocDeltaBlock存放了128篇文档的文档号，计算相邻两个文档号的差值后，利用PackedInts压缩存储。
|
PackedFreqBlock
1
| PackedFreqBlock存放了term分别在128文档中的词频，利用PackedInts压缩存储。
|
这里注意是由于在每篇文档中的词频值无法保证递增，使用PackedInts只能压缩原始的词频值。
VIntBlocks && VIntBlock
1
| 如果包含term的文档号不足128个，那么将这些文档的信息处理为一个VIntBlocks。(比如包含term的文档数量有200，那么前128篇文档的信息被处理为一个PackedBlock，剩余的72篇文档处理为72个VIntBlock，72个VIntBlock为一个VIntBlocks)
|
DocDelta
Freq
在介绍SkipData前先介绍下跳表（SkipList）的概念，注意的是下图只是跳表的概述，并不是Lucene中的实现：
图3：
在每一层中，每3个数据块就会在上一层中添加一个索引，实现了对数级别的时间复杂度。
关于跳表的详细介绍可以看文章索引文件的生成（三）之跳表SkipList。
SkipData
图5：
SkipLevelLength
1
| 当前层的跳表（skipList）数据长度，在读取的时候用来确定往后读取的一段数据区间。
|
SkipLevel
1
| SkipLevel描述了当前层中的所有跳表真实数据
|
SkipDatum
1
| 当前层中每一个跳表信息按块处理为一个SkipDatum。
|
DocSkip
1
| 描述了当前SkipDatum指向的文档号，不过DocSkip的实际值是当前文档号与上一个SkipDatum的文档号差值，还是使用了差值存储。
|
DocFPSkip
1
| 每当处理128篇文档，在level = 0的跳表中就会生成一个SkipDatum，而DocFPSkip指向的就是存储这128篇文档的PackedBlock的起始位置。
|
PosFPSkip
1
| PosFPSkip指向了.pos文件中一个位置。这个位置是PackedPosBlock(每128个position信息处理为一个PackedPosBlock)的起始位置
|
PosBlockOffset
1
| PosBlockOffset描述的是上一条说的PackedPosBlock中的一个偏移位置。
|
PayLength
1
| PayLength描述的是在.pay文件中的payload的信息，这段payload的信息跟上一条中位置信息是对应的。
|
PayFPSkip
1
| PayFPSkip指向了.pay文件中一个位置。这个位置是PackedPayBlock(每128个offset信息处理为一个PackedPayBlock)的起始位置。
|
SkipChildLevelPointer
1
| 如果当前SkipDatum属于大于level = 0的较高层，那么SkipChildLevelPointer指向了下一层的某个位置。
|
多个域的doc文件的数据结构

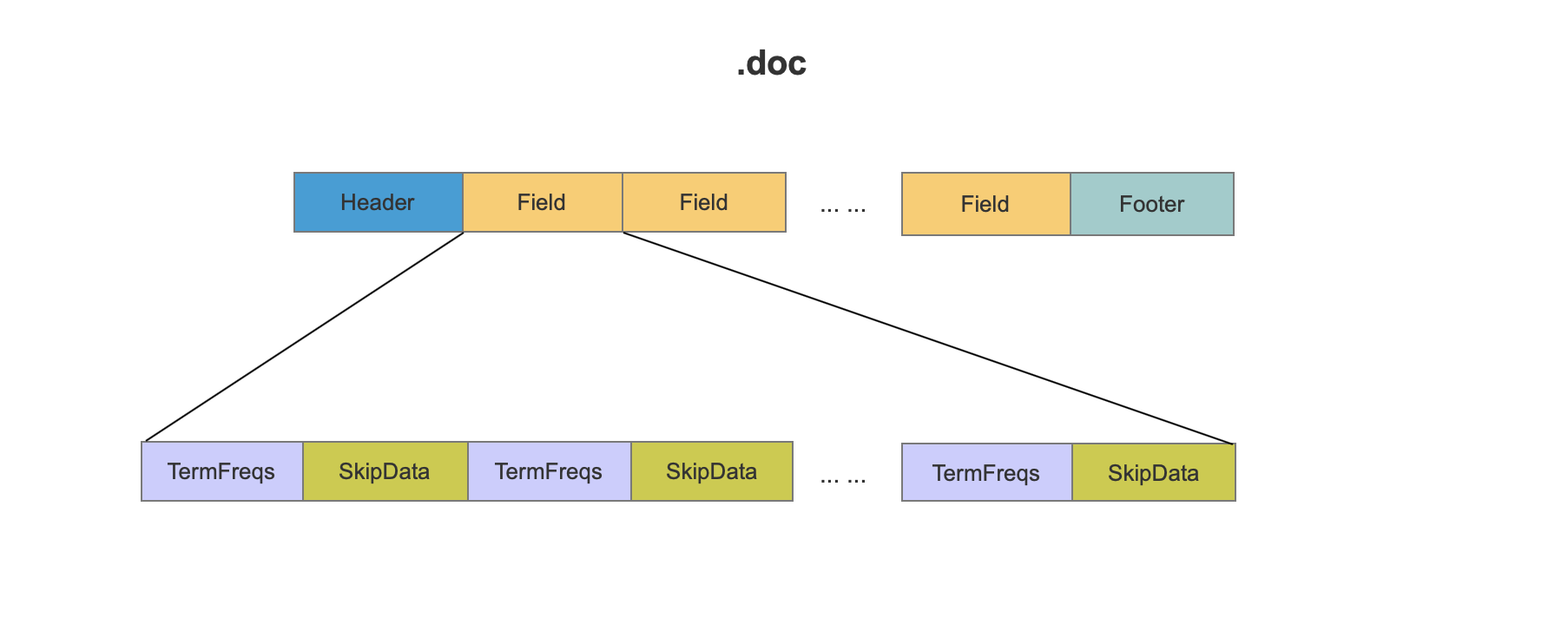

图6：
结语
.pos、.pay、.doc、.tim、.tip文件都是通过读取内存倒排表的过程中一起生成的，在处理完每个term的信息并写入.pos、.pay、.doc文件后，开始生成.tim、.tip文件，在最后的文章中会更新这部分内容。
